國產PLC—Haiwell（海為）PLC與三菱PLC通訊介紹

2013-11-18 15:26:30 haiwell 2747

作者：海為用戶王工

概述：本文主要介紹了海為PLC與三菱FX2N系列進行通訊的實驗情況。

關鍵字：海為PLC FX2N 自由通訊 CRC校驗

第一部分：研究情況簡介

2012年的時候，我任某公司技術部部長，期間有個客戶需要與公司的某防護裝置進行通訊，需要使用海為PLC讀取三菱PLC上的某些數據。為此就對海為PLC與三菱PLC通訊問題展開實驗研究。

海為PLC通訊特點介紹：Haiwell PLC各種型號的主機都內置Modbus RTU/ASCII協議、自由通訊協議以及海為公司的HaiwellBus高速通訊協議。HaiwellBus高速通訊協議屬于海為PLC與海為PLC內部通訊協議，因此不能使用。能應用到對外通訊的是Modbus協議以及自由通訊協議。

三菱PLC通訊特點介紹：三菱PLC對外通訊為無協議自由通訊，用于與計算機，條形碼閱讀器，打印機等帶有RS232接口的設備進行全雙工方式的串行數據通訊。

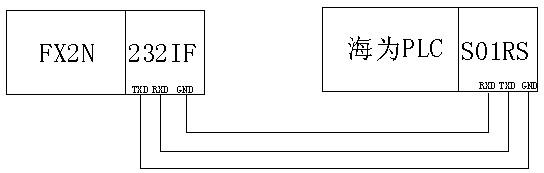

如上圖所示，F(xiàn)X2N通過232IF與海為PLC的通訊擴展模塊相連，采用無協議通訊方式，帶CRC校驗，最多一次發送512字節，接收256字節數據，通訊口資料格式設置為9600，N 8 2 RTU。

具體性能如下：

有效通訊距離：15米，實際試驗過。

數據響應時間：傳輸?shù)臄?shù)據越多，掃描周期越長，傳輸相應越慢。當前程序掃描周期為26ms，傳送0數據時為17ms，CRC校驗用時14ms。傳送一個字需要占用2ms。

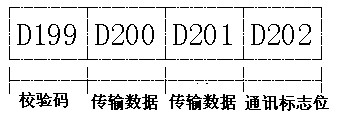

發送的數據如上圖所示，F(xiàn)X2N的D199存放數據D200，D201,D202的CRC校驗碼，接收端PLC將接收到的D200,D201,202進行CRC校驗，若數據一致則說明通訊正常，允許接收數據。若不一致，則認為出現干擾，拒絕接收。D212中存放的是一個以秒為周期進行變化的十進制數據，若接收端PLC在2秒的時間內接收到的D211中的數據沒發生變化，則認為通訊中斷。

第二部分：FX2N通訊程序介紹

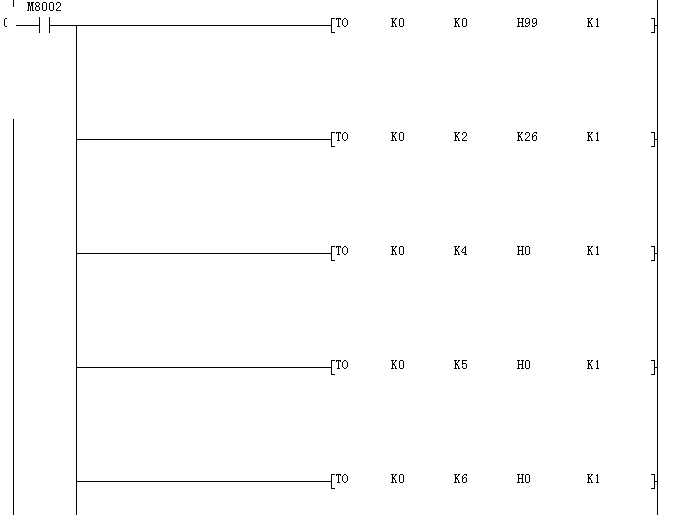

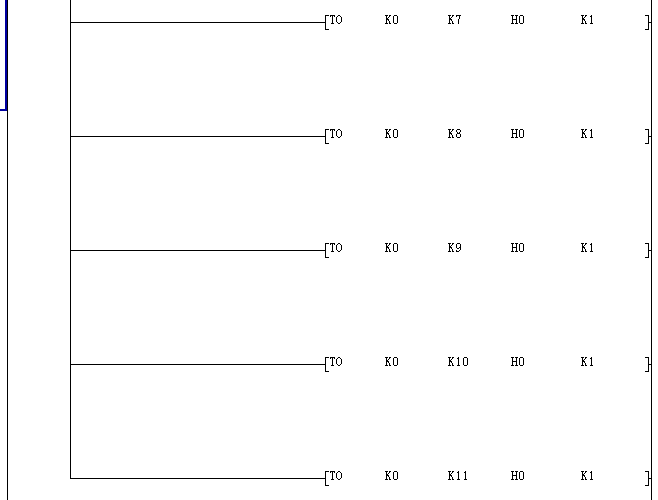

程序說明：該部分設置通訊格式和其他情況，具體情況參照通訊用戶手冊。本案例中取消發送報文，發送報尾，接收報頭，接收報尾，否則海為PLC接收的數據為亂碼。

程序說明：激活發送指令，如果設置位M8012，則會發生發送數據響應不及時，部分時刻傳輸數據丟失的情況。M101繼電器用于下文TO指令傳送中。

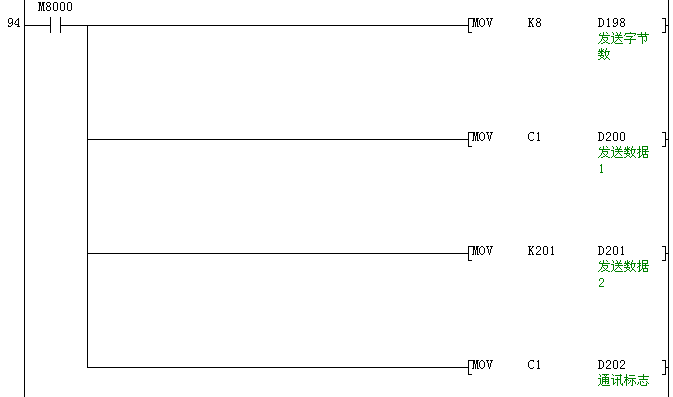

程序說明：設置發送字節數，要發送的數據

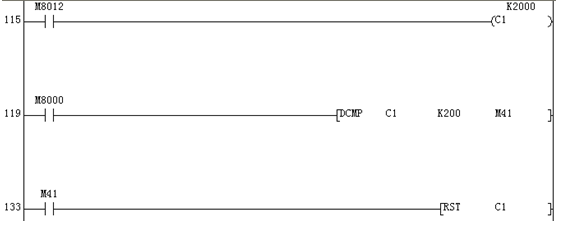

程序說明：對D200進行以10ma為周期的數據變化，以模擬數據變化。

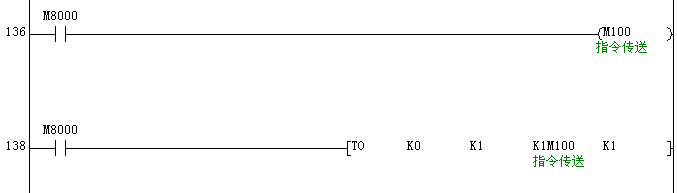

程序說明：指令傳送

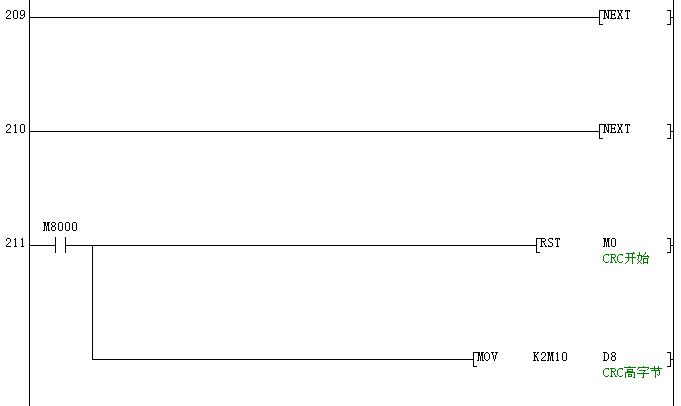

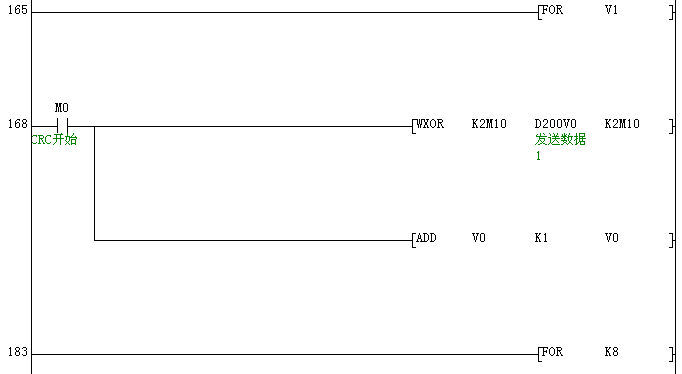

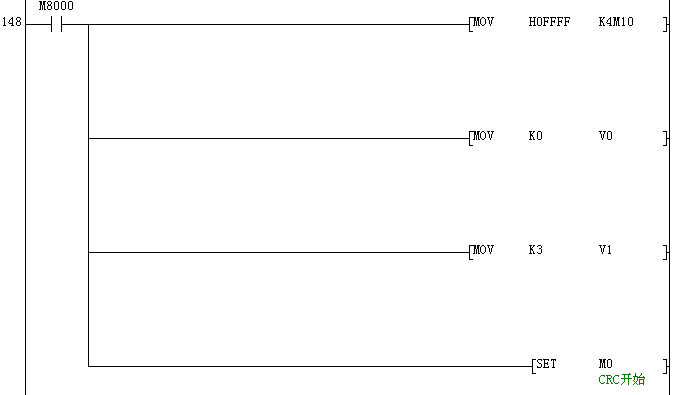

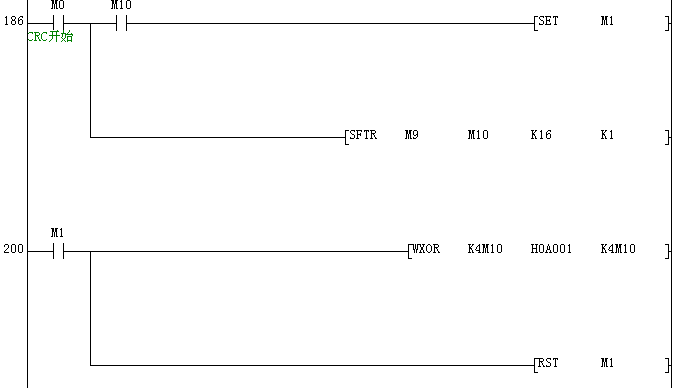

程序說明：以上為CRC校驗程序，介紹略。

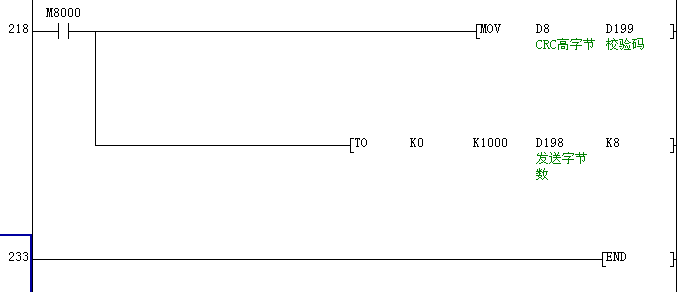

程序說明：發送數據。

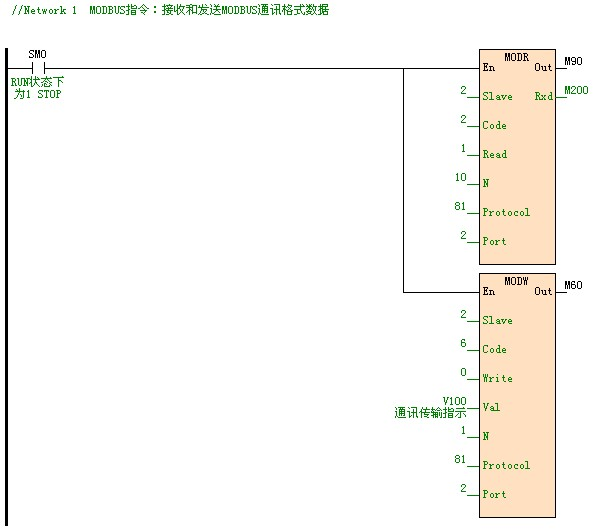

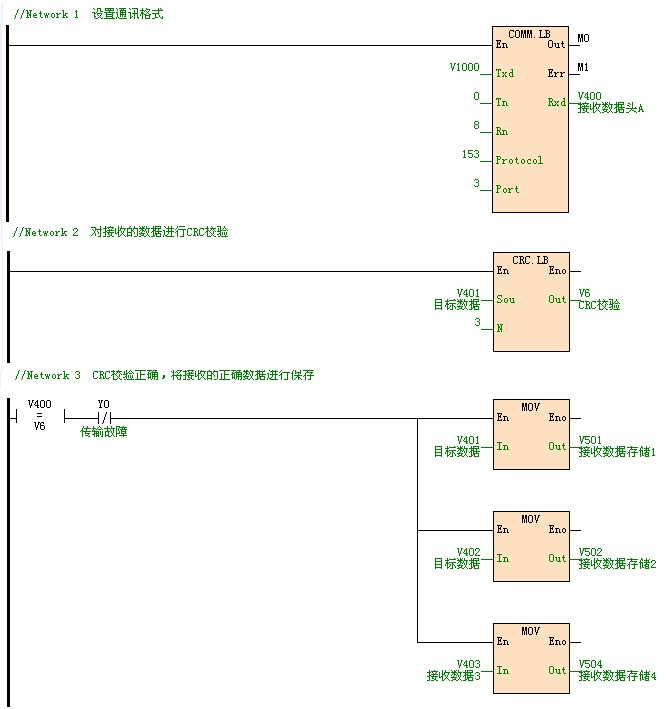

第三部分：海為通訊程序介紹

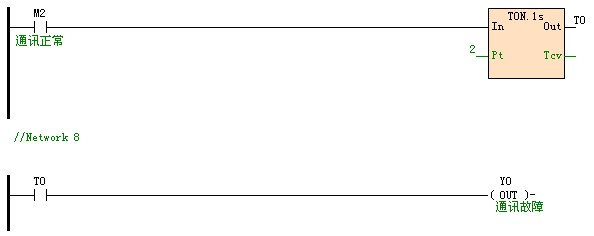

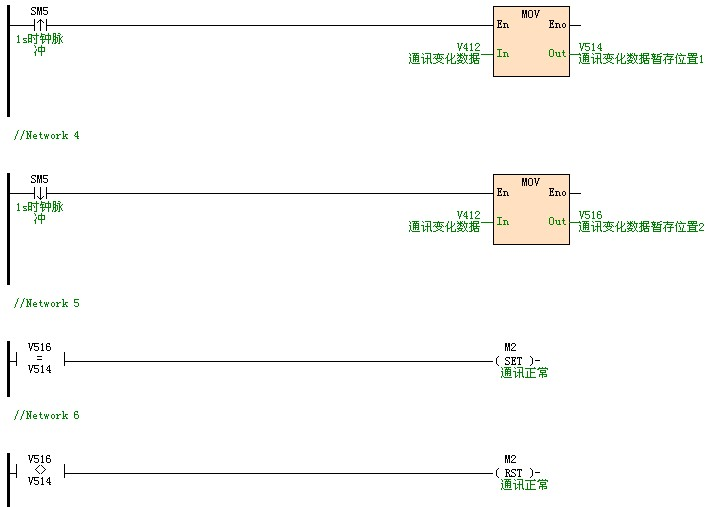

程序說明：如果1秒接收的數據相同，則認為通訊中斷。

第四部分：調試心得

在調試中，最大的困難來源于三菱PLC程序，需要編寫相當長的通訊指令以及CRC校驗程序，雖然在網絡上搜索到了上述程序的實例，但是編寫成自己的程序并且調試完畢，仍然花費了很長的時間。別人調試好的程序到你手里不一定能用，需要你再次調試。CRC校驗程序到底是怎么回事至今不明白，反正是抄寫來了，而且能用，幸好沒有抄錯。

海為PLC在進行通訊的時候就兩條指令，自由通訊指令COMM以及CRC校驗指令，簡單的不能再簡單，其他的程序都是很簡單的輔助程序。

在三菱PLC與海為PLC通訊成功的基礎上，為公司幾款主流安全防護設備用海為PLC增加了Modbus通訊功能。不僅組態王，易控等組態軟件可以與公司設備通訊，其他廠家設備中的PLC也可以與公司設備進行通訊，使得公司設備的應用更加靈活，更受用戶青睞。


海為PLC在組網通訊上確實是一大亮點，三菱PLC做這個通訊的時候?qū)懥?33條指令，用了三四天的功夫。海為PLC只用了2個指令?？梢哉f海為PLC的出現讓通訊程序不再是難題。
